A filtração secundária complementa o sistema edrizzi® e é concebida de acordo com a aplicação específica. A filtração secundária é usada como segunda fase de filtração depois das Caixas edrizzi® para separar o pó fino do ar de exaustão. É usada sempre que são aplicados meios pulverizadores que requerem o uso de uma filtração secundária.
Os elementos de filtração secundária edrizzi® que podem ser repostos são fornecidos com um tapete filtrante "paint stop". Dependendo dos requisitos, também podem ser usados outros materiais filtrantes.
A limpeza de cartuchos e os sistemas edrizzi® e ULF e edrizzi® e ABRO são soluções de filtração secundária especialmente eficientes e são totalmente automáticos. As soluções especiais podem ser desenvolvidas e testadas em nosso centro tecnológico.
Tipos de filtro secundário
Clique nos símbolos para informações detalhadas.
NFE02
A NFE02 oferece a solução de filtração secundária para equipamentos onde a montagem da filtração secundária só é possível pela frente. Os quadros de suporte dos elementos de filtração secundária edrizzi® são feitos de chapa de aço galvanizado. Nestes quadros é fixado um tapete filtrante.
Os elementos de filtração secundária são colocados através da abertura frontal dos elementos de deslize edrizzi® 300 ou 500. Depois de saturado,
o elemento de filtração secundária é desmontado, recebe um novo tapete filtrante e é montado de novo.

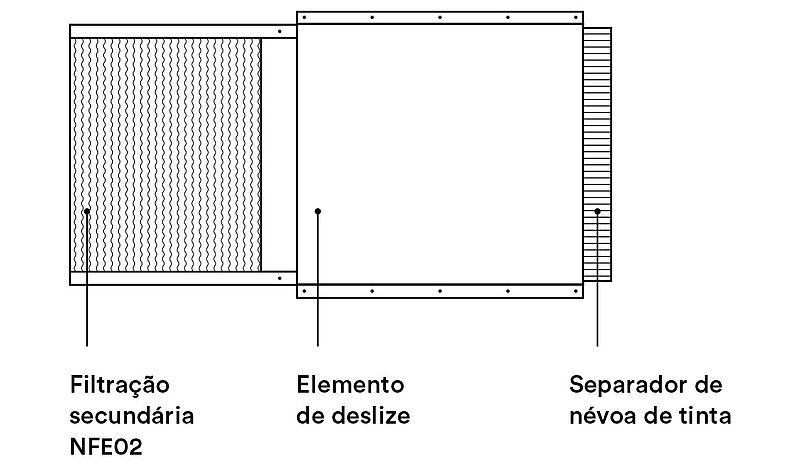

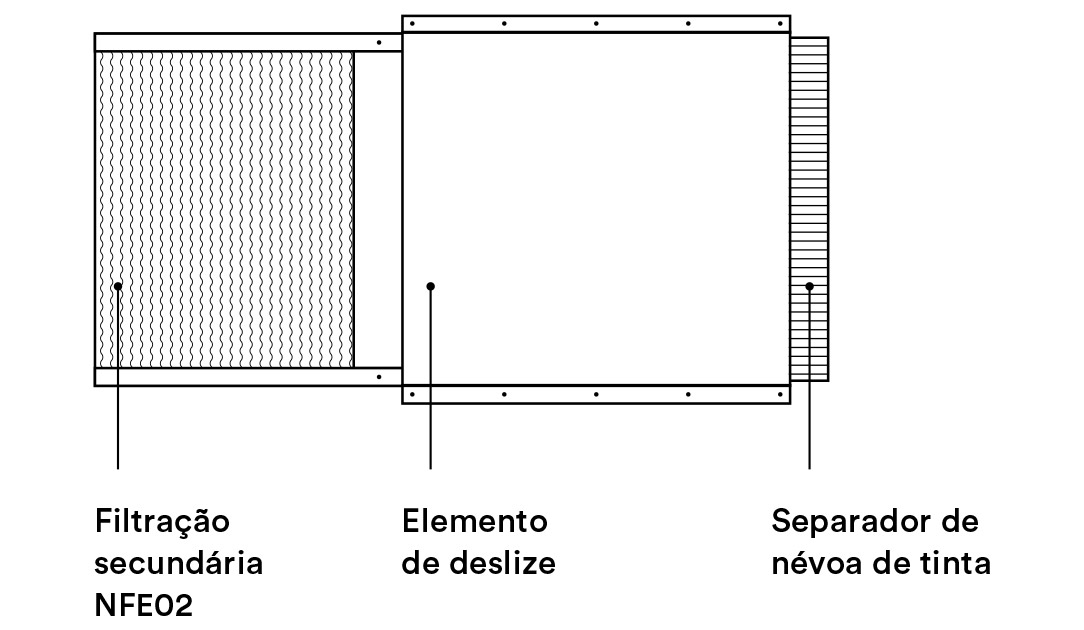

Estrutura
Os elementos de filtração secundária são colocados através da abertura frontal dos elementos de deslize edrizzi® 300 ou 500. Depois de saturado, o elemento de filtração secundária é desmontado, recebe um novo tapete filtrante e é montado de novo.

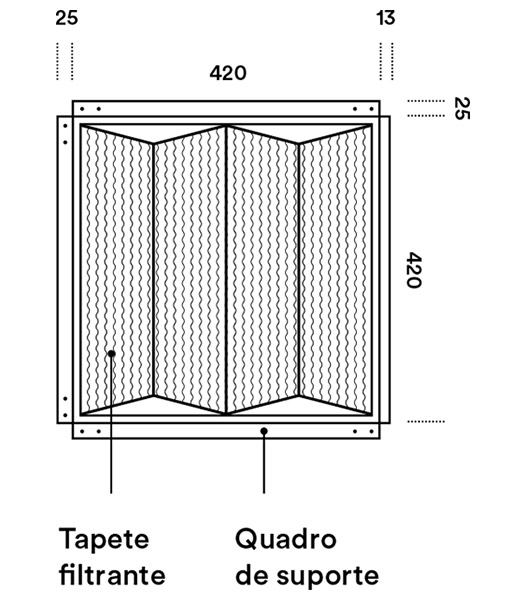

Dimensões (mm)
Nota
- Tolerância de medida +2 mm / –2 mm
- Espessura do material 1 mm
- Material Chapa de aço zincado
A superfície de filtração NFE02 corresponde a 0,77 m2 /elemento de filtração secundária.
Os diferentes materiais de filtração para aplicação nos elementos de filtração secundária edrizzi® são adaptados ao material de superfície aplicado.
CUBE01
Filtração secundária de monovia em papelão ondulado
A superfície de filtração do CUBE01 éde 1180 × 420 mm e pode ser equipada com qualquer meio de filtração. CUBE01 possui uma zona de acalmia do ar integrada com 400 mm de profundidade em uma câmera.
A caixa de filtro em papelão é fixada com um quadro em chapa de aço galvanizado no elemento de inserção. A troca de filtro pode ser feita pela frente e também por trás, dependendo das duas estruturas metálicas propostas. Devido a seu pequeno peso, o CUBE01 é fácil de manejar, especialmente na troca em pontos inacessíveis e elevados do banco de pulverização. O CUBE01 e também o respectivo quadro de inserir é fornecido desmantelado,plano e, por isso, é especialmente econômico.
Estrutura

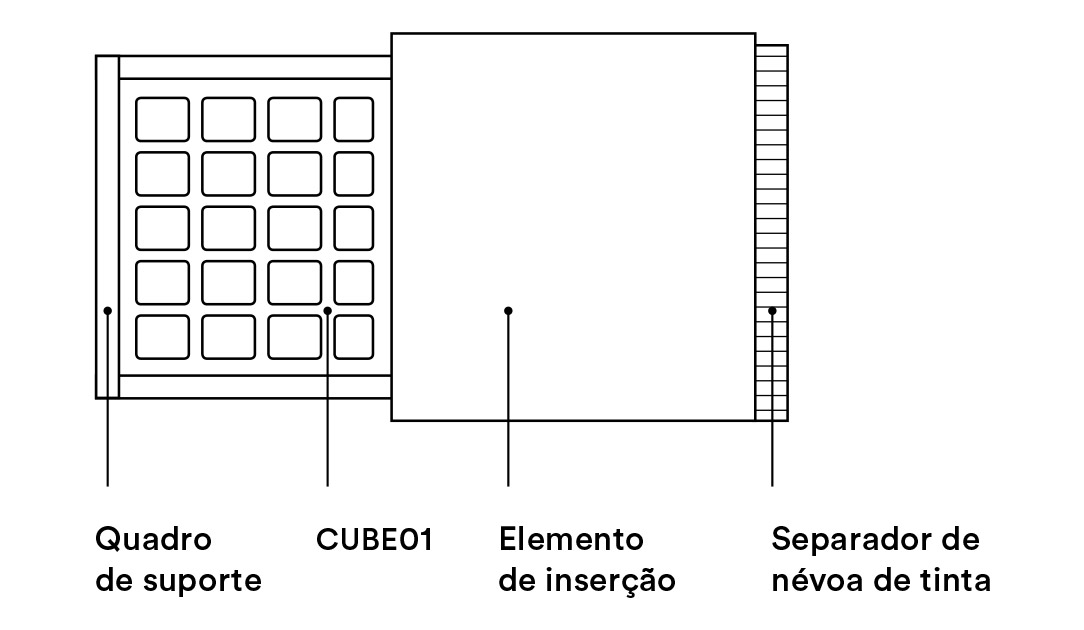

A filtração secundária no quadro de inserir é combinável com um elemento de inserção e o separador de névoa de tinta edrizzi® numa profundidade de 300 ou 500 mm.

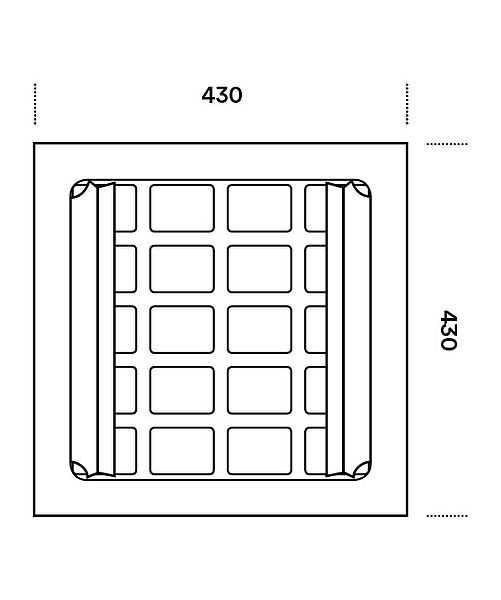

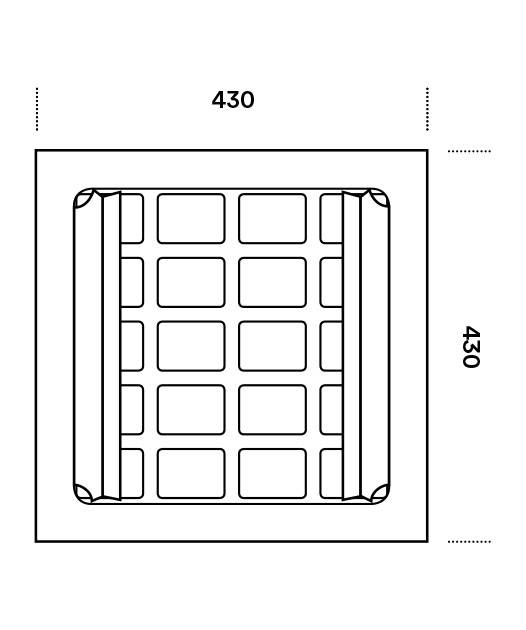

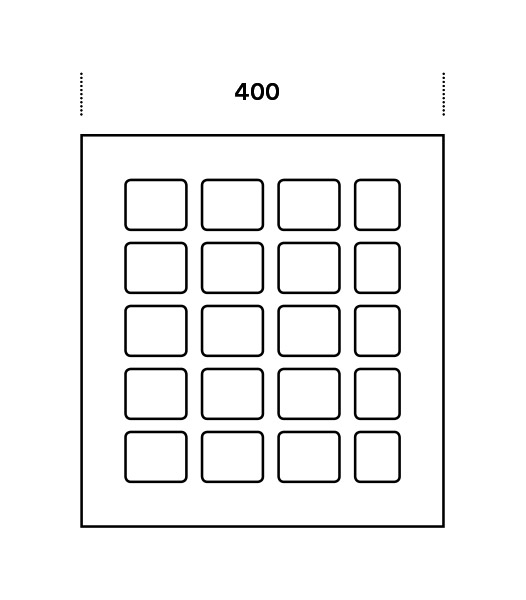

Dimensões (mm)
Nota
- Tolerância de medida +2 mm / –2 mm
- Espessura do material 1 mm
- Material Chapa de aço zincado
A superfície de filtração CUBE01 corresponde a 0,45 m2 /elemento de filtração secundária.
Os diferentes materiais de filtro para uso nos elementos de filtração secundária edrizzi® são adaptados ao material de superfície usado.
NFEWP01
Filtração secundária não reutilizável por montagem frontal
A NFEWP01 é a solução de filtração secundária para equipamentos onde a montagem da filtração secundária
ó é possível pela frente. A caixa de absorção do elemento de filtração secundária edrizzi® é feita de papelão ondulado retardador de chama. Se não estiver muito suja, pode ser usada com mais freqüência. Para usar os elementos de filtração secundária, é preciso montar uma só vez estruturas de suporte no elemento de deslize.
Os elementos de filtração secundária edrizzi® são colocados através da abertura frontal dos elementos de deslize edrizzi® 300 ou 500.

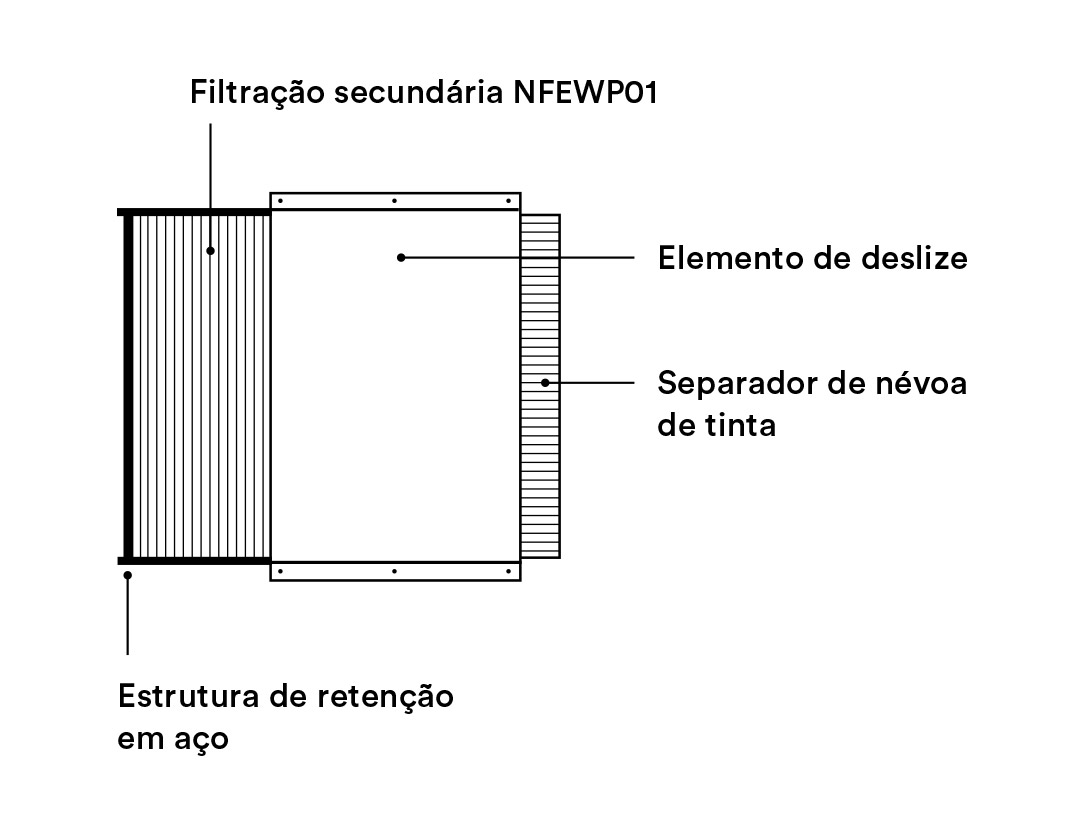

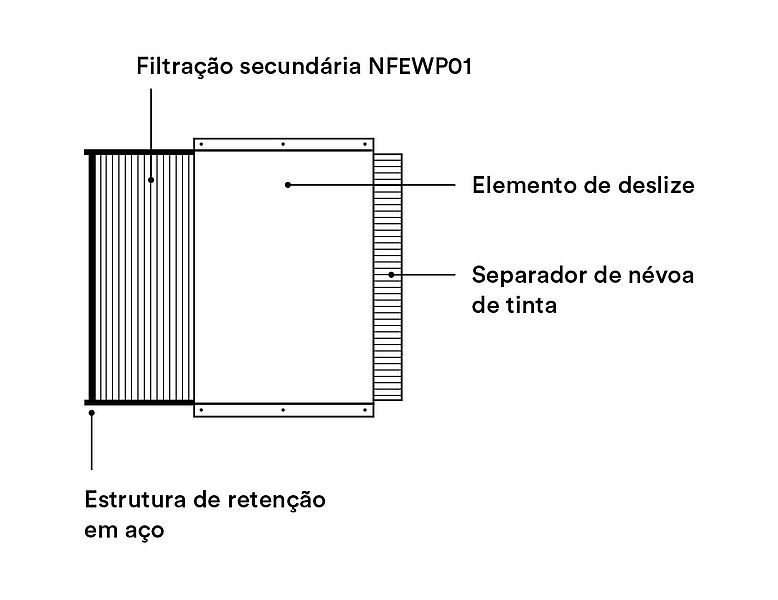

Estrutura
Os elementos de filtração secundária edrizzi® são colocados através
da abertura frontal dos elementos de deslize edrizzi® 300 ou 500.

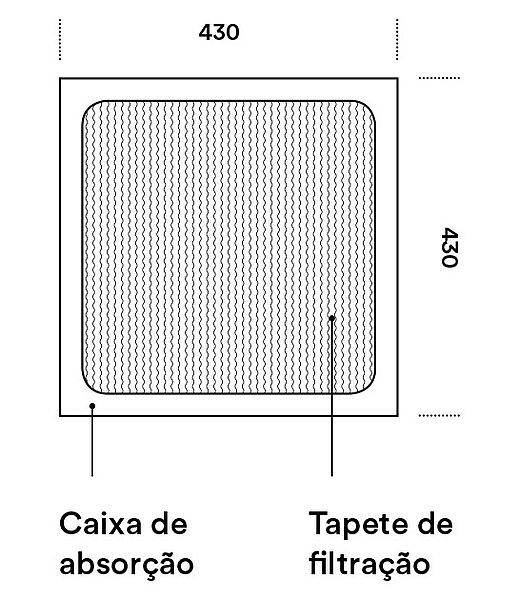

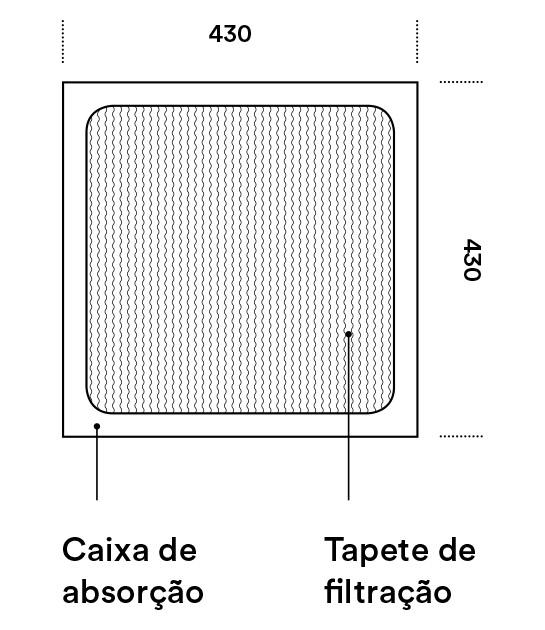

Dimensões (mm)
Nota
- Tolerância de medida +1 mm / –1 mm
- Espessura do material 1 mm
A superfície de filtração NFE01 corresponde a 0,19 m2 / elemento de filtração secundáriat.
Dependendo do material de superfície, são usados diferentes materiais de filtração.
NFEWP02, NFEWP03
Filtração secundária para montagem traseira
A montagem pode ser feita pelo lado ou por trás. A vantagem deste sistema é a reposição independentemente das Caixas edrizzi® Vario. A caixa de absorção do elemento de filtração secundária NFEWPO2 ou NFEWP03 é feita de papelão ondulado retardador de chama e, quando há pouco pó, pode ser usada com freqüência.
Os elementos de filtração secundária edrizzi® NFEWP02 e NFEWP03 são introduzidos por uma abertura lateral – geralmente por portas laterais ou pelos trilhos de deslizem em forma de U. Depois de saturadas, estas variantes de filtração secundária podem ser desmontadas sem ser necessário desmontar o separador de névoa de tinta edrizzi® Vario e ser instaladas de novo.

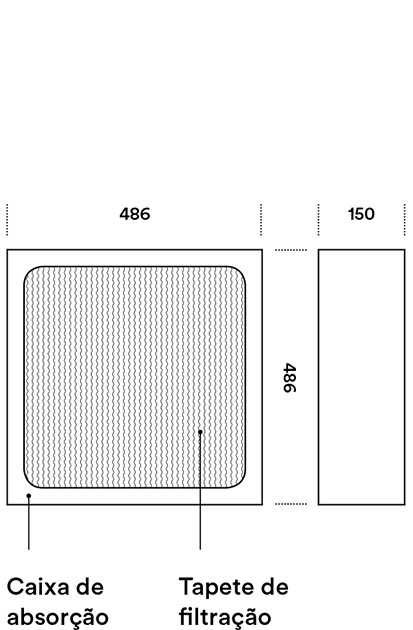

Dimensões (mm)
Nota
- Tolerância de medida +1 mm / –1 mm
- Espessura do material 1 mm

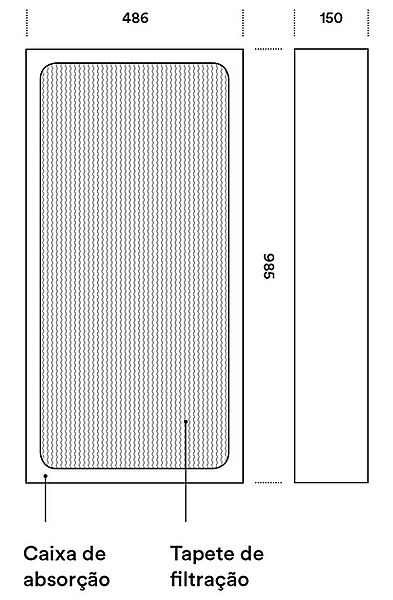

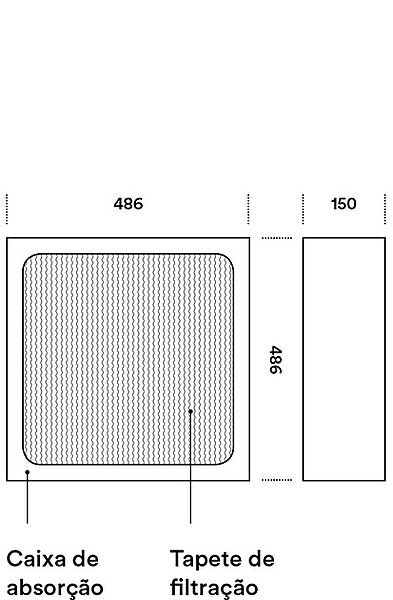

A superfície de filtração NFEWP02 corresponde a 0,22 m2 / elemento de filtração secundária.

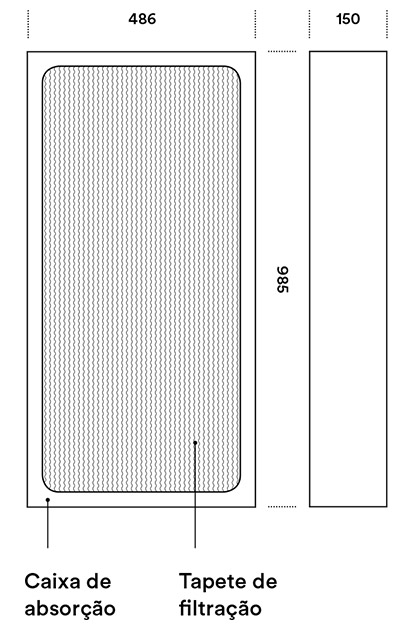

A superfície de filtração NFEWP03 corresponde a 0,46 m2 / elemento de filtração secundária. Dependendo do material de superfície, são usados diferentes materiais de filtração.
Montagem
O acesso lateral é ideal para repor os filtros secundários independentemente da separação da névoa de tinta. Neste equipamento para apresentação no centro tecnológico edrizzi® foi adicionada uma limpeza automática de cartuchos como segunda fase de filtração secundária.
As fases de filtração secundária edrizzi® são montadas no corpo dear de evacuação após a separação de névoa de tinta.
