De nafiltering is de laatste stap na het edrizzi® systeem en wordt naargelang de toepassing ontworpen. De nafiltering wordt als tweede filtertrap na de edrizzi® boxen ingezet om het fijne stof uit de afvoerlucht af te scheiden. Ze worden daar toegepast waar verneveling plaats vind, die de inzet van een nafiltering vereisen.
Standaard worden de vervangbare edrizzi® nafilterelementen met een Paint Stop-filtermat geleverd. Naargelang de vereisten kunnen ook andere filtermatten ingezet worden. Zo zijn er volautomatische en bijzonder efficiente nafilter-oplossingen als: de patroonreiniging, de edrizzi® ULF en de edrizzi® ABRO. Speciale oplossingen kunnen in ons eigen technische laboratorium ontwikkeld en getest worden.
nafiltertypes
klik op de symbolen voor detailinformatie
NFE02
Nafiltering dat meerdere keren gebruikt wordt en van voren ingebouwd wordt.

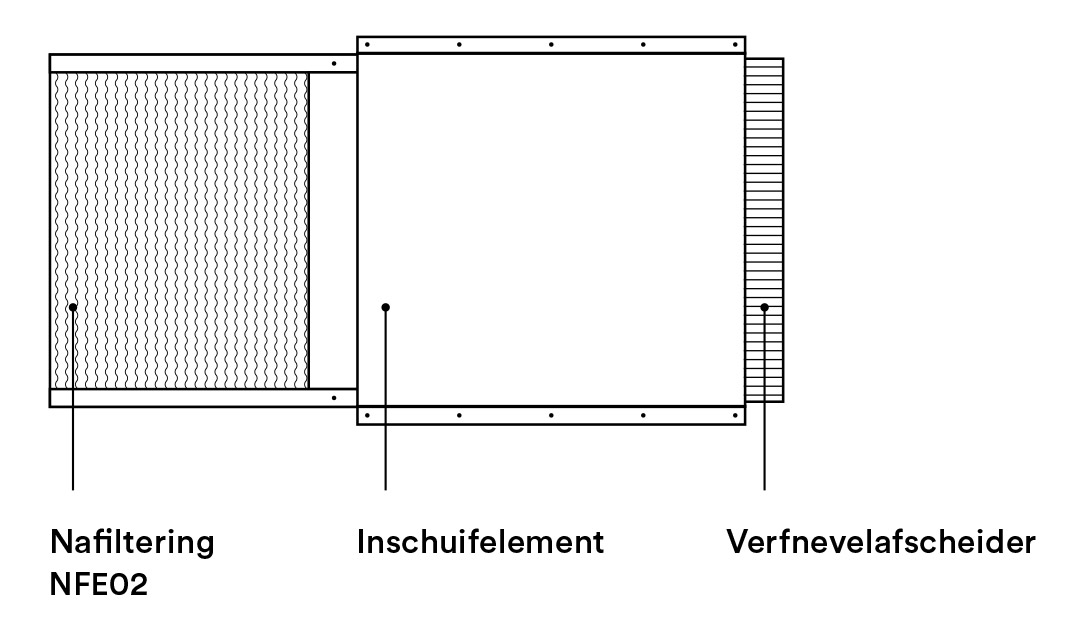

NFE02 biedt nafilteroplossingen voor installaties, waarbij het inbouwen van de nafiltering uitsluitend van voren mogelijk is. De opnameframes van de edrizzi® nafilterelementen worden uit gegalvaniseerd plaatstaal vervaardigd. In dit frame wordt een filtermat gespannen.

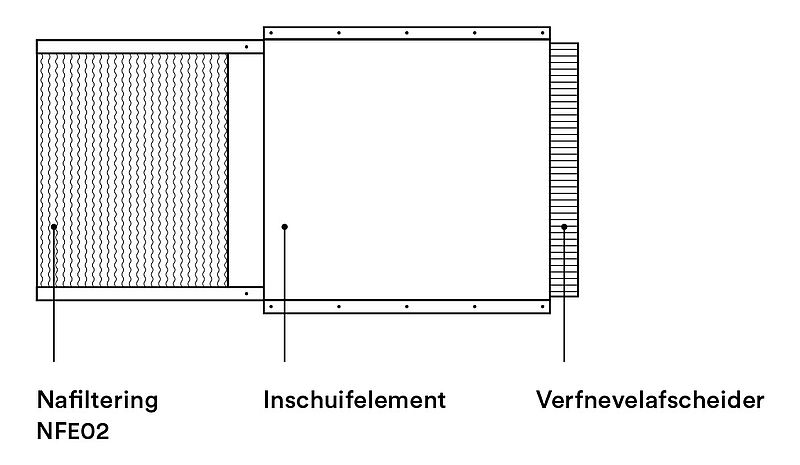

De nafilterelementen worden door de voorste opening van de edrizzi® inschuifelementen 300 of 500 geïnstalleerd. Nadat het nafilter verzadigd is, wordt het element uitgenomen en voorzien van een nieuwe filtermat.
Indeling
De verschillende filtermaterialen voor de inzetelementen van de edrizzi®-nafilterelementen orden aangepast aan het gebruikte oppervlaktemateriaal.
Indeling
Aantekening

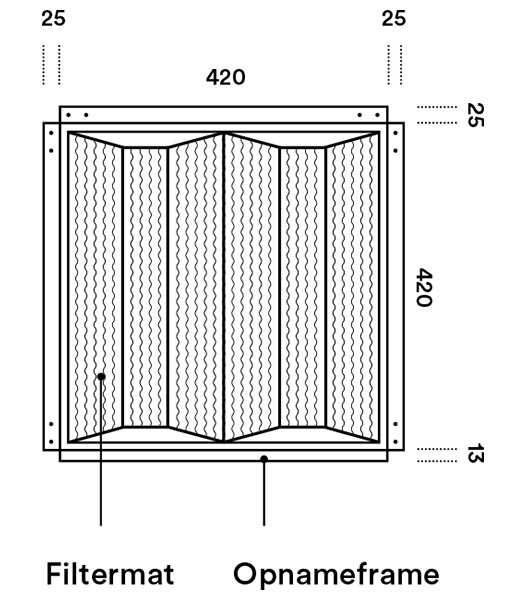

- Maattolerantie +2 mm / –2 mm
- Materiaaldikte 1 mm
- Materiaal gegalvaniseerd plaatstaal
Het filteroppervlak NFE02 komt overeen met 0,77 m2 / nafilterelement.
De verschillende filtermaterialen voor de inzetelementen van de edrizzi®-nafilterelementen orden aangepast aan het gebruikte oppervlaktemateriaal.
CUBE01
Wegwerpfiltering gemaakt van golfkarton
Het filteroppervlak van CUBE01 is 1180 × 420 mm en kan werken met elk gewenst filtermedia worden uitgerust. CUBE01 beschikt over een geïntegreerde lucht kalmerende zone van 400 mm diepte in een kamer.

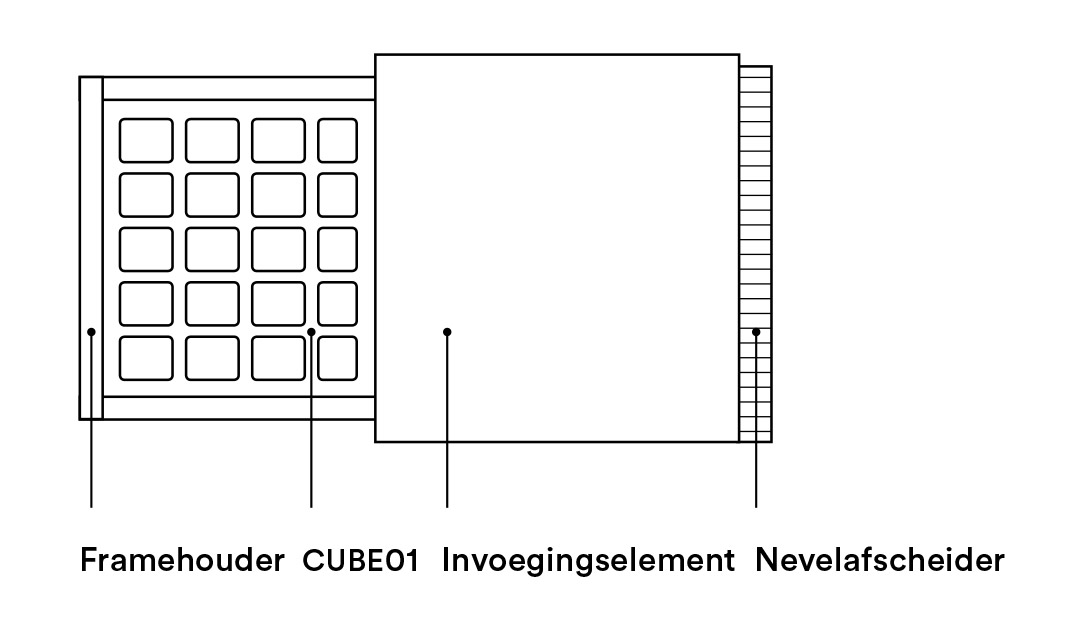

Het filterbox is gemaakt van karton met een frame van verzinkt staal en aan het invoegingselement bevestigd. Het vervangen van de filter vervangen kan worden gedaan vanaf de voor- en achterkant, afhankelijk van de twee aangeboden metalen constructies. Door zijn lichte gewicht is CUBE01 gemakkelijk te gebruiken, met name bij het verwisselen aan de ontoegankelijke en de hoge positie van de spray stand. De levering van de CUBE01 alsmede de bijbehorende invoegingsframen wordt als volgt opgesplitst, plat en dus zeer zuinig.
Indeling
De nafiltering in het invoegingsframe kan worden gecombineerd met eeninvoegingselement en de edrizzi® nevelafscheider in de diepte van 300 of 500 mm.

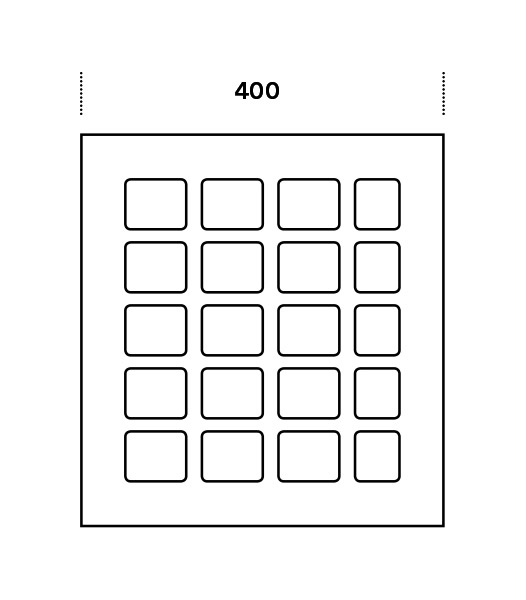

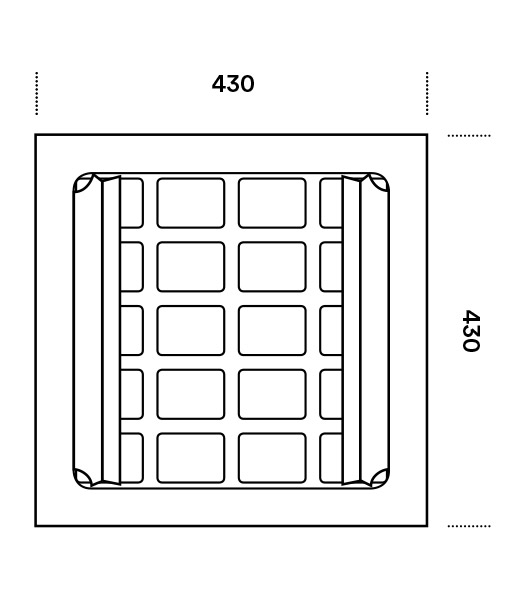

Afmetingen (mm)
Aantekening
- Maattolerantie +2 mm / –2 mm
- Materiaaldikte 1 mm
- Materiaal gegalvaniseerd plaatstaal
De filteroppervlakte van de CUBE01 komt overeen met 0,45 m2 / nafilteringselement.
De verschillende filtermaterialen voor het inbrengen in het edrizzi® nafilteringselementen worden aan het gebruikte oppervlaktemateriaal aangepast.
NFEWP01
Nafiltering voor eenmalig gebruik, van voren ingebouwd.

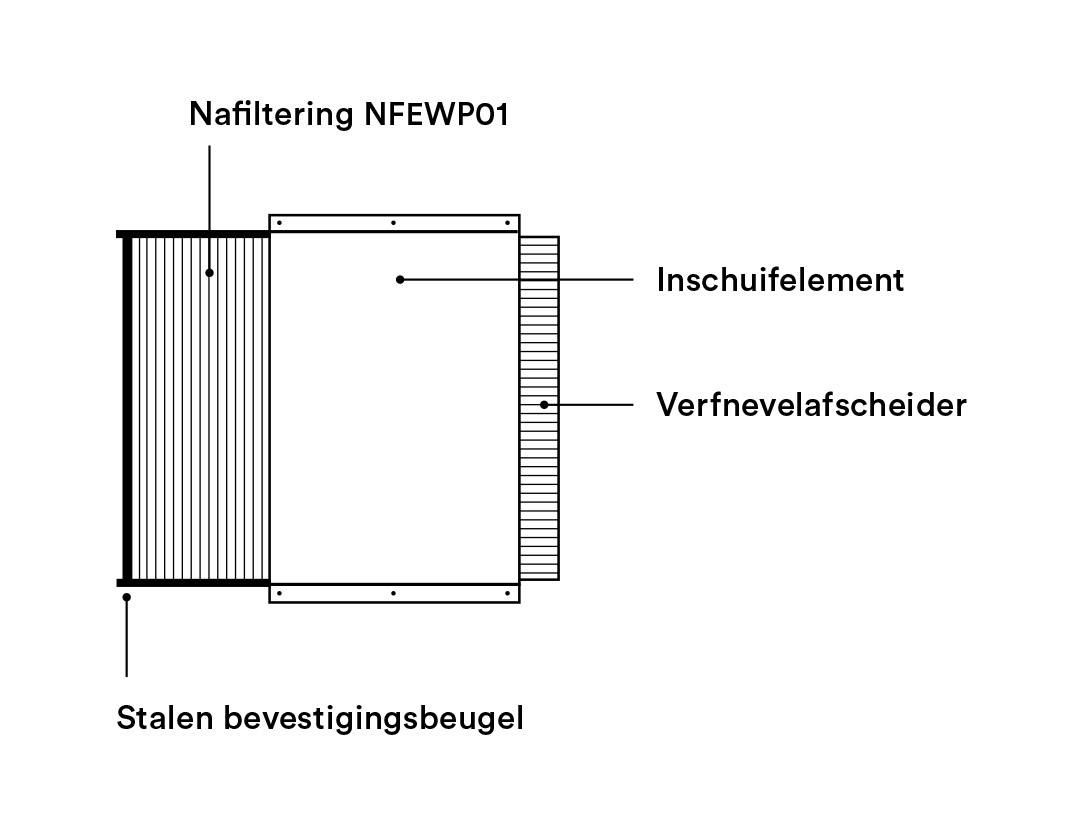

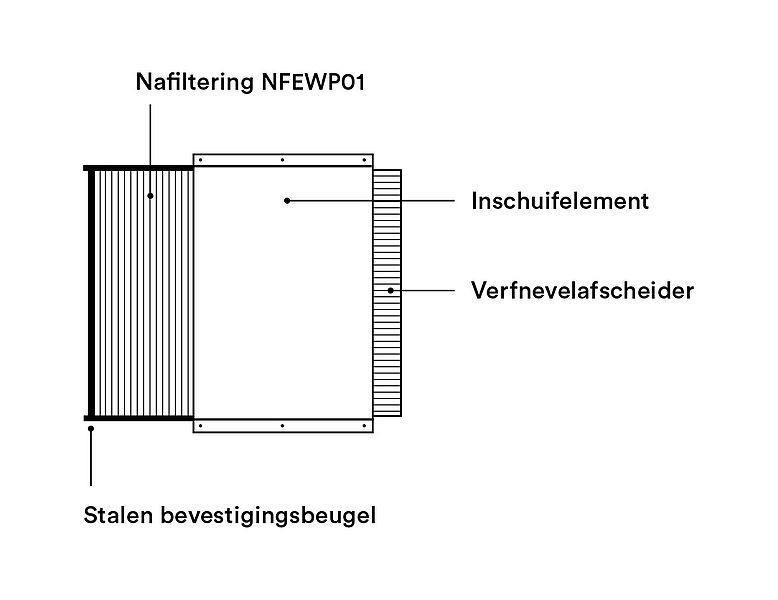

Nafiltering voor eenmalig gebruik, van voren ingebouwd. NFEWP01 is de nafilteroplossing voor installaties, waarbij het inbouwen van de nafiltering uitsluitend van voren mogelijk is. De opnamebox van de edrizzi® nafilterelementen wordt uit brandvertragend golfkarton vervaardigd. Ze kan, indien de vervuiling niet te groot is, meerdere malen gebruikt worden. Voor het gebruik van de nafilterelementen moeten eenmaligbevestigingsbeugels op het schuifelement gemonteerd worden.
De edrizzi® nafilterelementen worden door de voorste opening van de edrizzi® inschuifelementen 300 of 500 geïnstalleerd.
Indeling
Het filteroppervlak NFEWP01 komt overeen met 0,19 m2/ nafilterelement. Naargelang het gebruikte oppervlaktemateriaal worden verschillende filtermaterialen ingezet.

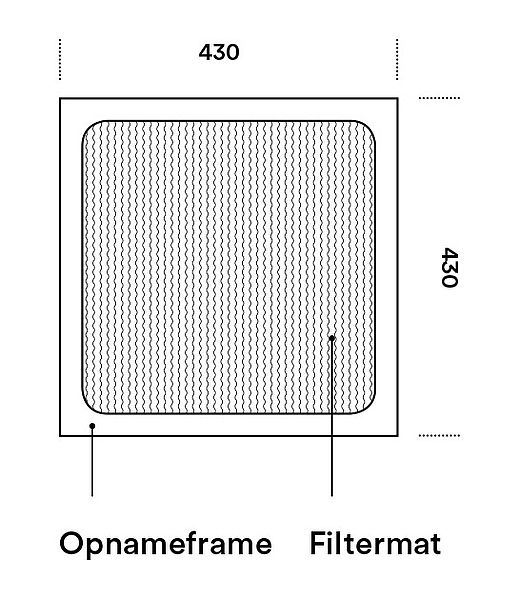

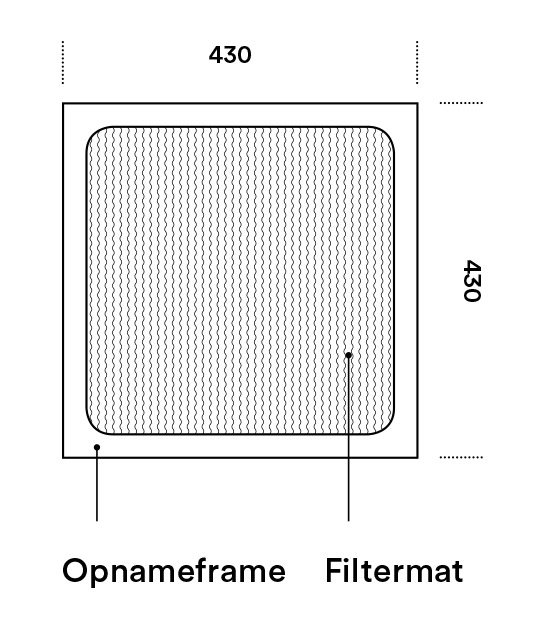

Afmetingen (mm)
Aantekening
- Maattolerantie +1 mm / –1 mm
- Materiaaldikte 1 mm
Het filteroppervlak NFEWP01 komt overeen met 0,19 m2/ nafilterelement.
Naargelang het gebruikte oppervlaktemateriaal worden
verschillende filtermaterialen ingezet.
NFEWP02, NFEWP03
Nafiltering voor inbouw van achteren.
De inbouw kan van de zijkant of van achteren gebeuren. Het voordeel van dit systeem is dat de uitwisseling onafhankelijk van de edrizzi® Vario boxen is. De opnamebox van het nafilterelement NFEWP02 of NFEWP03 wordt uit brandvertragend golfkarton vervaardigd en kan, bij weinig fijn stof, meerdere malen gebruikt worden.
Die edrizzi® nafilterelementen NFEWP02 en NFEWP03 worden door een zijdelingse opening ingevoerd – gewoonlijk door zijdeuren via de U-inschuifelementen. In dit frame wordt een filtermat gespannen. Na de verzadiging kunnen deze nafiltervarianten zonder demontage van de drizzi® Vario verfnevelafscheider uitgebouwd en met een nieuwe filtermat weer ingebouwd worden.

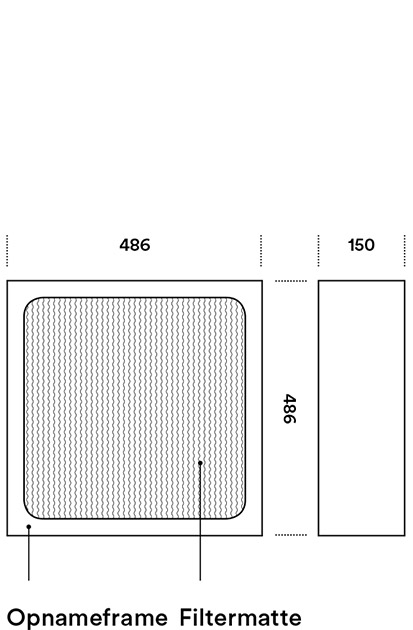

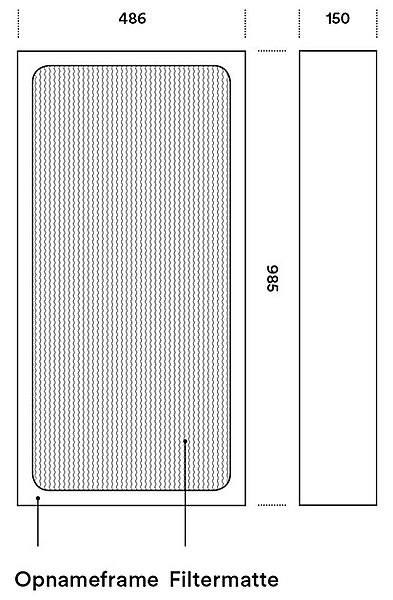

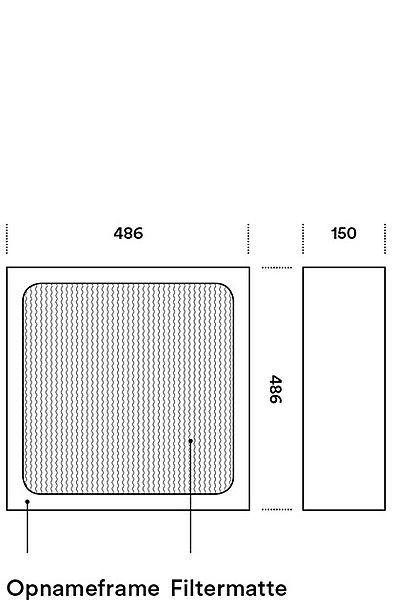

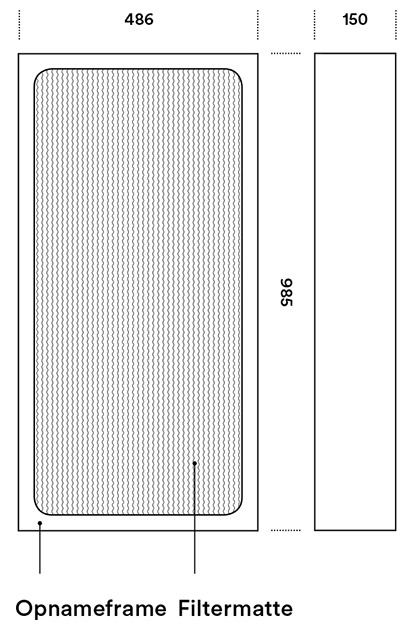

Afmetingen (mm)
Aantekening
- Maattolerantie +1 mm / –1 mm
- Materiaaldikte 1 mm
Het filteroppervlak NFEWP02 komt overeen met 0,22 m2/ nafilterelement. Het filteroppervlak NFEWP03 komt overeen met 0,46 m2/ nafilterelement.
Naargelang het gebruikte oppervlaktemateriaal worden verschillende filtermaterialen ingezet.
Inbouwen
De zijdelingse toegang is optimaal om de nafiltering onafhankelijk van de verfnevelafscheider te vervangen.
Bij deze presentatie-installatie in het technische edrizzi®-laboratorium werd bovendien een volautomatische patroonreiniging als tweede nafiltertrap ingezet.
De edrizzi® nafiltertrappen worden ingebouwd in de afzuigcorpus na de verfnevelafscheider.
