Le filtrage secondaire complète le système edrizzi® et est conçu en fonction du cas d’application. Le filtrage secondaire est appliqué en tant que deuxième couche de filtrage après les boîtes edrizzi® pour séparer la poussière fine issue de l’air expulsé. Il est utilisé partout où des moyens de vaporisation sont appliqués et qui exigent l’utilisation d’un filtrage secondaire.
Les éléments de filtrage secondaire edrizzi® changeables sont fournis de série avec un tapis de filtre Paint Stop. Sur demande, d’autres matériaux de filtrage peuvent également être appliqués.
Le nettoyage des patrons et les systèmes edrizzi® et ULF et edrizzi® et ABRO sont des solutions de filtrage secondaire particulièrement efficaces et entièrement automatisées. Des solutions spéciales peuvent être développées et testées dans notre propre centre technique.
Types de filtres secondaires
Cliquez sur les symboles pour des informations plus détaillées
NFE02
Filtrage secondaire réutilisable pour le montage à l’avant NFE02 constitue un filtrage secondaire pour les stallations où le montage du filtre secondaire n’est possible que par l’avant. Les cadres d’absorption des éléments de filtrage secondaire edrizzi® sont en tôle. Un tapis de filtrage est tendu à l’intérieur de ce cadre.
Les éléments de filtrage secondaire sont posés par l’ouverture avant des éléments d’encastrement edrizzi® 500 ou 300. Après saturation, l’élément de filtrage secondaire peut être démonté, garni d’un nouveau tapis de filtrage et remonté.

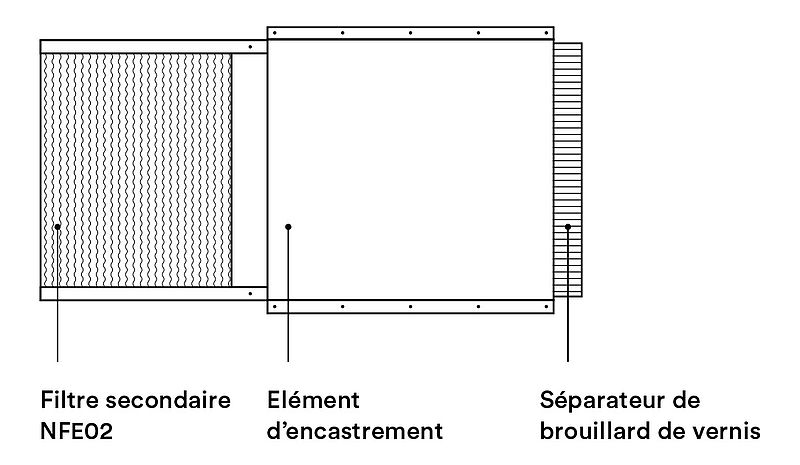

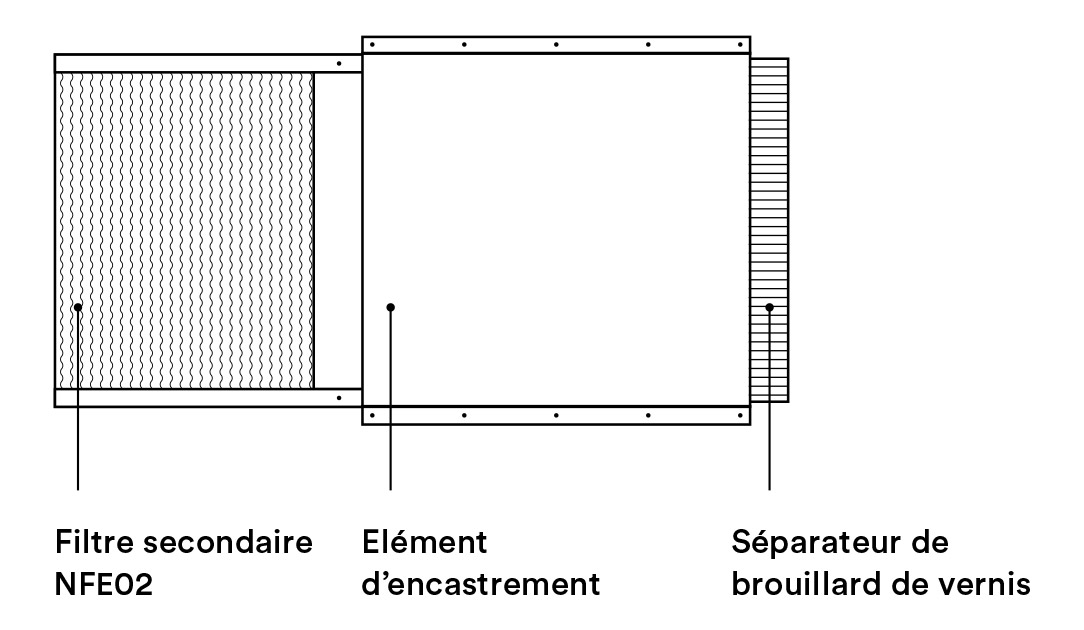

Structure
Il est possible de combiner le filtrage secondaire avec un élément d’encastrement et le séparateur de brouillard de vernis edrizzi® de la profondeur de 500 ou de 300 mm.

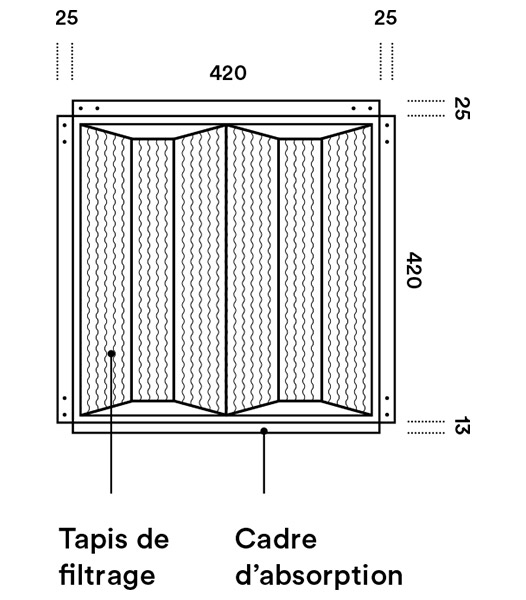

Dimensions (mm)
Remarque
- Tolérance des dimensions +2 mm / –2 mm
- Epaisseur du matériau 1 mm
- Matériau tôle
La surface du filtre NFE02 correspond à 0,77 m²/ élément de filtrage secondaire
Les différents matériaux de filtrage à appliquer dans les éléments de filtrage secondaire edrizzi® sont adaptés au matériau de surface.
CUBE01
Filtre secondaire à usage unique en carton ondulé
La surface de filtrage de CUBE01 est de 1180 × 420 mm et peut être montée sur n'importe quel type de filtre. CUBE01 dispose d'une zone de répartition de l'air intégrée d'une profondeur de 400 mm constituée d’une chambre.
La boîte filtrante en carton est attachée à l'élément encastrable à l’aide d’un cadre constitué d'une plaque en acier galvanisé. Le changement des filtres peut être effectué par l'avant ou par l'arrière, en fonction de la construction en métal donnée parmi les deux proposées. En raison de son faible poids, CUBE01 est facile à manipuler, en particulier lorsqu'il faut le changer à des endroits inaccessibles ou en haut de la cabine de pulvérisation. CUBE01 ainsique ses cadres d'encastrement sont livrés démontés et à plat, ce qui est particulièrement économique.

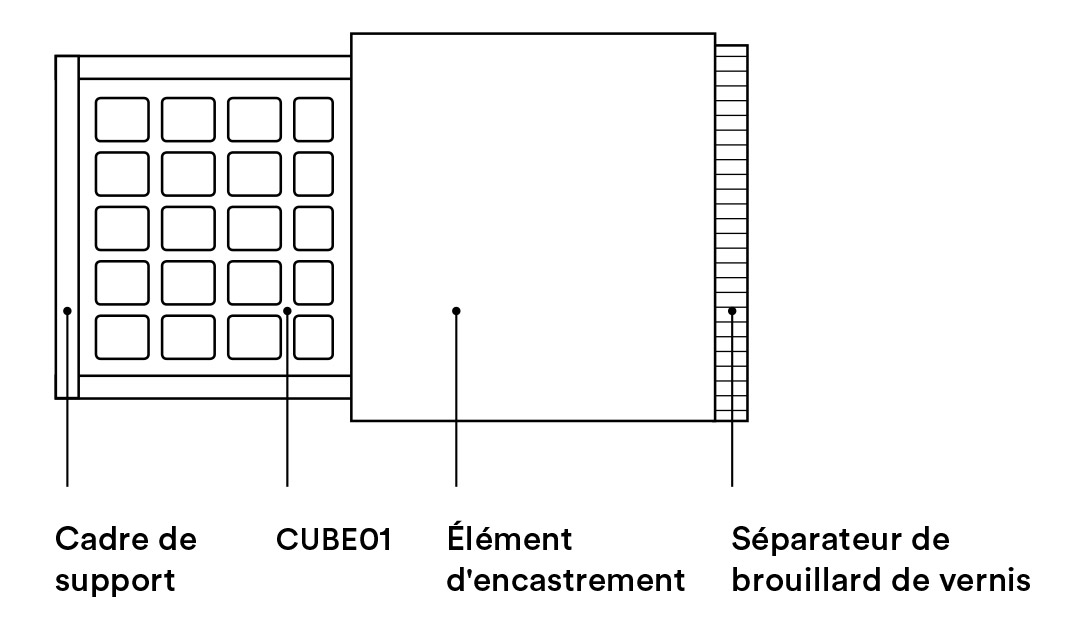

Structure
Le filtrage secondaire dans le cadre d’encastrement peut être combiné avec un élément encastrable et le séparateur de brouillard de vernis edrizzi® d'une profondeur de 300 ou de 500 mm.

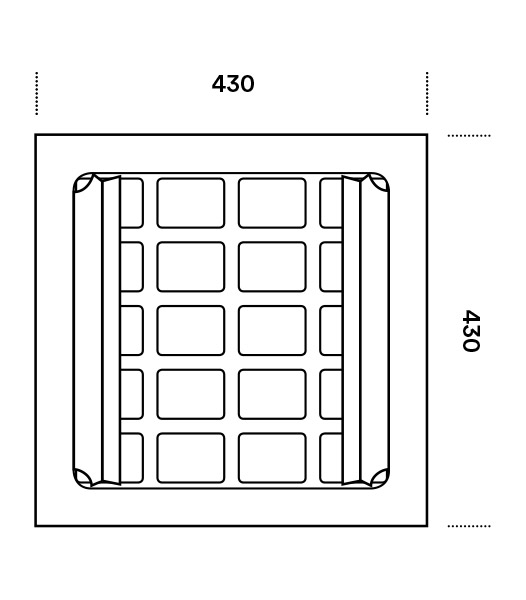

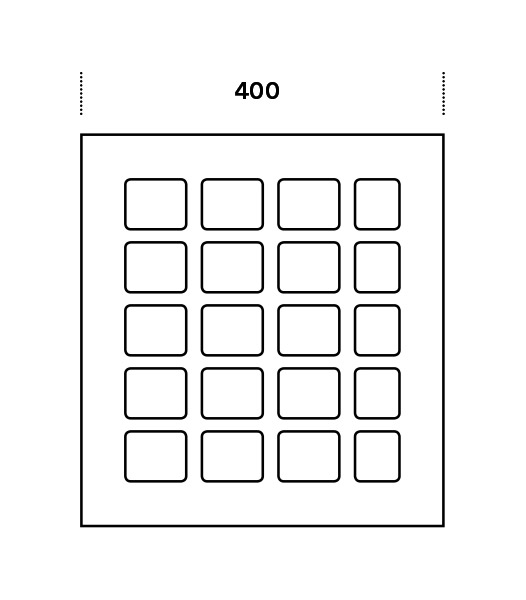

Dimensions (mm)
Remarque
- Tolérance des dimensions +2 mm / –2 mm
- Epaisseur du matériau 1 mm
- Matériau tôle
La surface du filtre CUBE01 correspond à 0,45 m²/ élément de filtrage secondaire
Les différents matériaux de filtrage à placer dans les éléments de filtrage secondaire edrizzi® sont adaptés au matériau de la surface extérieure utilisé.
NFEWP01
Filtrage secondaire jetable en montage par l’avant
NFEWPO1 est le filtrage secondaire destiné aux installations pour lesquelles le montage du filtrage secondaire n’est possible que par l’avant. La boîte d’absorption de ’élément de filtrage secondaire edrizzi® est fabriqué en carton ondulé résistant aux incendies. Si la salissure n’est pas trop importante, elle peut être utilisée plusieurs fois. Pour l’utilisation des éléments de filtrage secondaire, des étriers de fixation doivent être montés une seule fois sur l’élément à encastrer.
Les éléments de filtrage secondaire edrizzi® sont posés sur l’ouverture avant des éléments d’encastrement edrizzi® 500 ou 300.

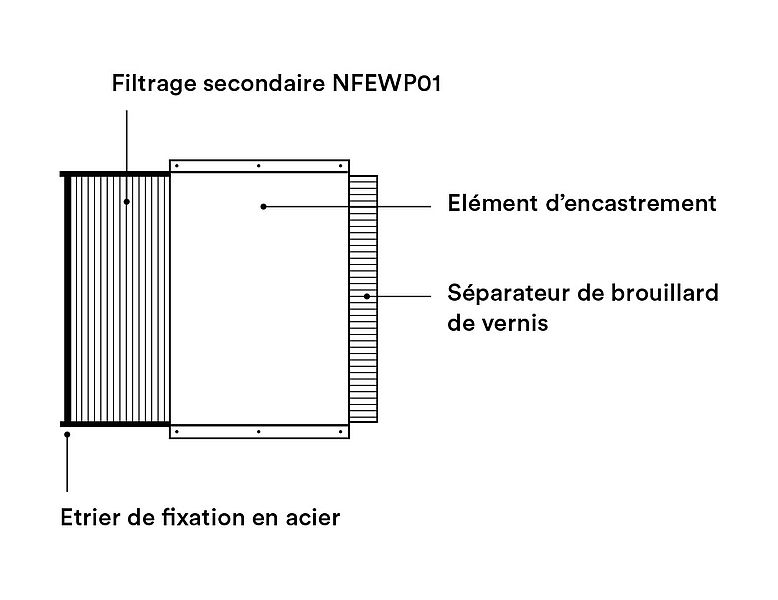

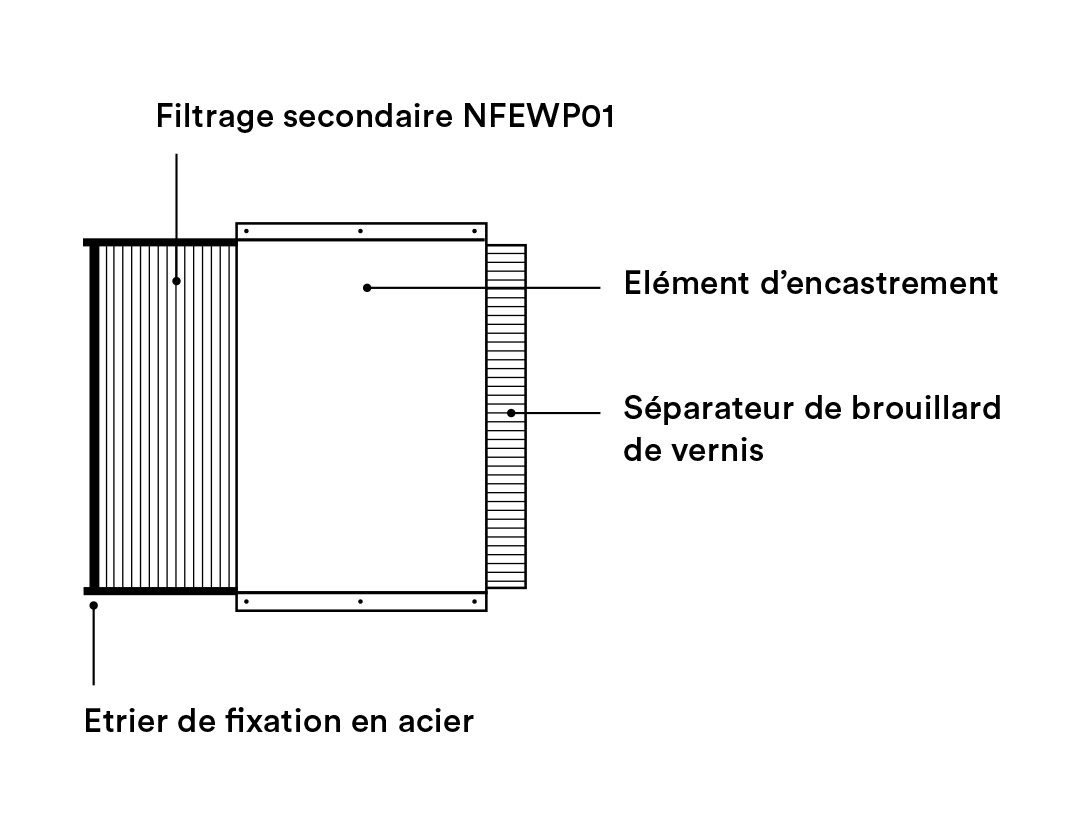

Structure
Il est possible de combiner le filtrage secondaire avec un élément d’encastrement et le séparateur de brouillard de vernis edrizzi® de la profondeur de 500 ou de 300 mm.

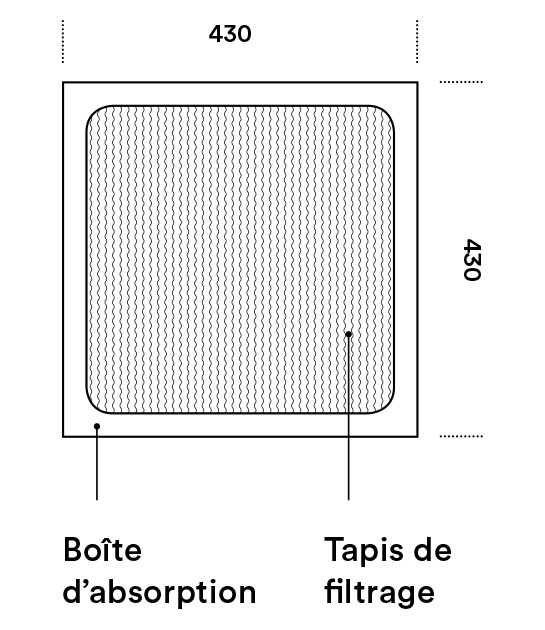

Dimensions (mm)
Remarque
- Tolérance des dimensionsz +1 mm / –1 mm
- Epaisseur du matériau 1 mm
La surface du filtre NFEWP01 correspond à 0,19m²/ élément de filtrage secondaire
En fonction du matériau de la surface extérieure, différents matériaux de filtrage sont utilisés.
NFEWP02, NFEWP03
Filtrage secondaire pour montage par l’arrière
Le montage peut être effectué sur le côté ou par l’arrière. L’avantage de ce système est que l’on peut changer les filtres indépendamment des boîtes edrizzi® Vario. La boîte d’absorption de l’élément de filtrage secondaire NFEWPO2 ou NFEWP03 est fabriquée en carton ondulé qui constitue une barrière anti-incendie et peut être utilisée plusieurs fois dans le cadre d’une petite quantité de poussière fine.
Les éléments de filtrage secondaire edrizzi® NFEWPO2 et NFEWP03 sont introduits par une ouverture latérale – en règle générale par des portes latérales par les rails d’encastrement en U. Après saturation, cette variante de filtrage secondaire peut être démontée sans devoir démonter le séparateur de brouillard de vernis edrizzi® Vario et peut être remontée avec un nouveau tapis filtrant.

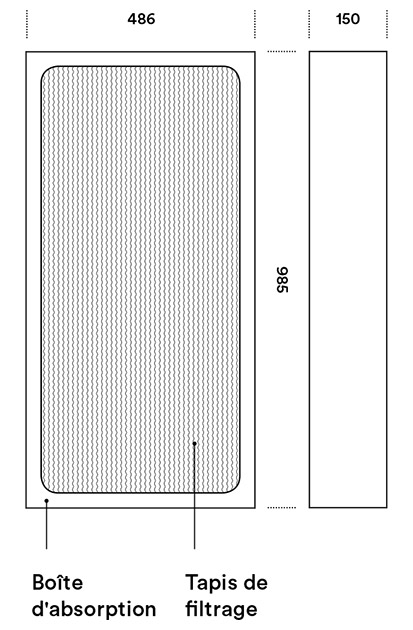

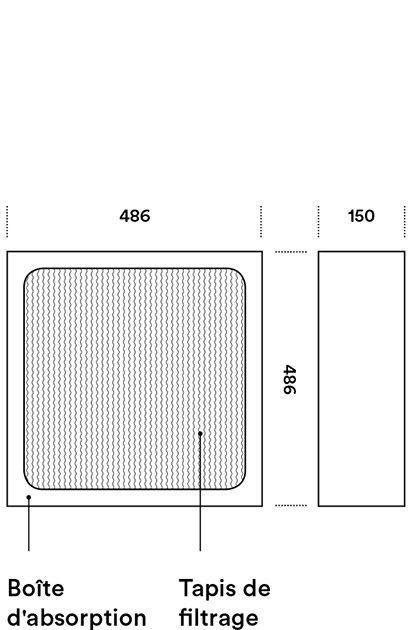

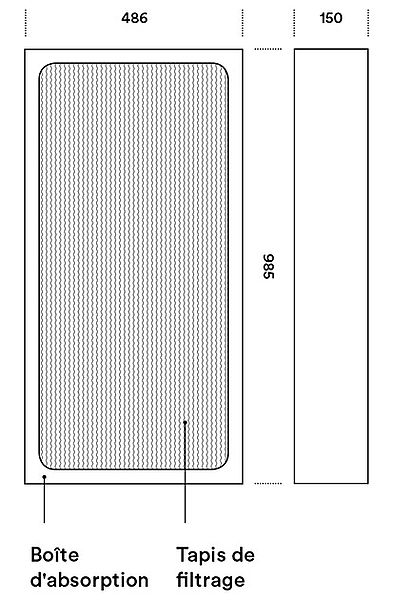

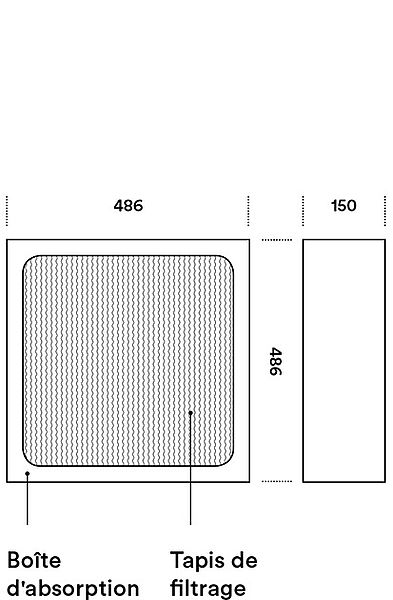

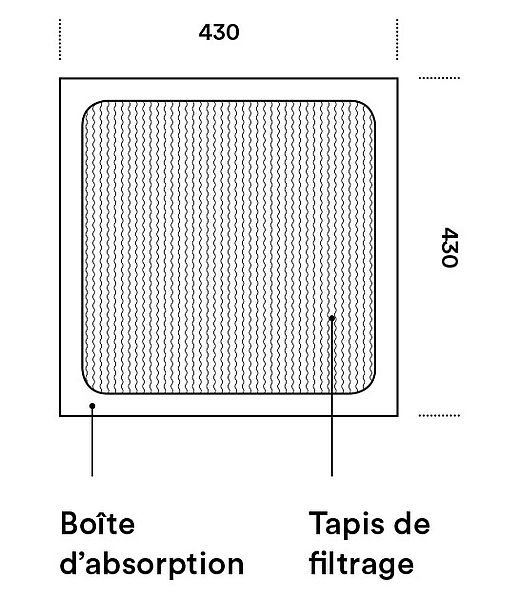

Dimensions (mm)
Remarque
- Tolérance des dimensions +1 mm / –1 mm
- Epaisseur du matériau 1 mm
La surface du filtre NFEWP01 correspond à 0,19m²/ élément de filtrage secondaire
En fonction du matériau de la surface extérieure, différents matériaux de filtrage sont utilisés.
Montage
L’accès latéral est optimal pour pouvoir changer le filtre secondaire indépendamment du séparateur de brouillard de vernis.
Pour cette installation de présentation dans le centre technique edrizzi®, un système de nettoyage des patrons entièrement automatisé a été ajouté en tant que deuxième couche de filtrage secondaire.
Les couches de filtrage secondaire edrizzi® sont montées dans les tiroirs d’air sortant après le séparateur de brouillard de vernis.
