Dofiltrování dotváří systém edrizzi® a je koncipován podle způsobu použití. Dofiltrování se nasazuje jako druhý filtrační stupeň po boxech edrizzi® k oddělení jemného prachu. Používá se všude tam, kde se používají stříkací prostředky, které vyžadují použití dofiltrování.
Sériově se dodávají vyměnitelné dofiltrovávací prvky edrizzi® s filtrovací rohoží Paint Stop. Na vyžádání se mohou použít také jiné filtrovací materiály. Obzvášť efektivní, plně automatizované řešení dofiltrování je vyčištění patron a systémy edrizzi® a ULF a edrizzi® a ABRO. Zvláštní řešení lze vyvinout a otestovat na technice.
Typy doplňujícího filtrování
Pro detailní informace klikněte na symboly.
NFE02
Vícesměrné dofiltrování přes přední vestavbu
NFE02 nabízí dofiltrování pro zařízení, kde je vestavění dofiltrování možné pouze zpředu. Příjmové rámy dofiltrovacích prvků edrizzi® se vyrábějí z pozinkovaného ocelového plechu. Do tohoto rámu se napne filtrovací rohož.
Dofiltrovací prvky se vsunou předním otvorem do zasouvacích prvků E 300 nebo E 500 edrizzi®. Po nasycení lze dofiltrovací prvek rozšířit, opatřit novou filtrovací rohoží a zase vestavět.

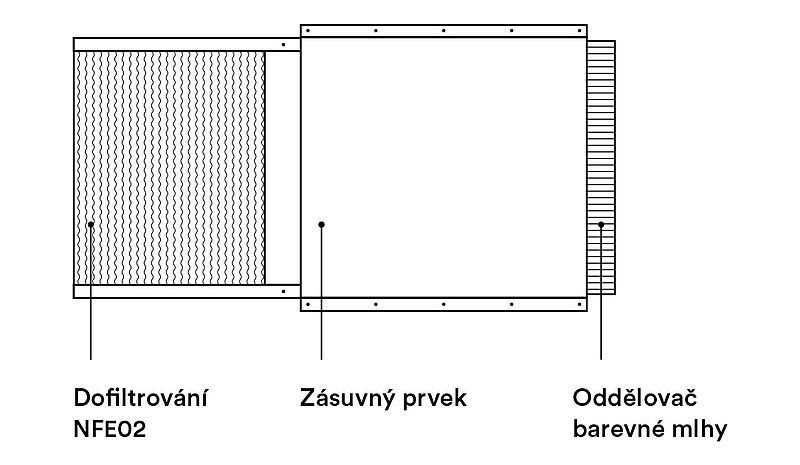

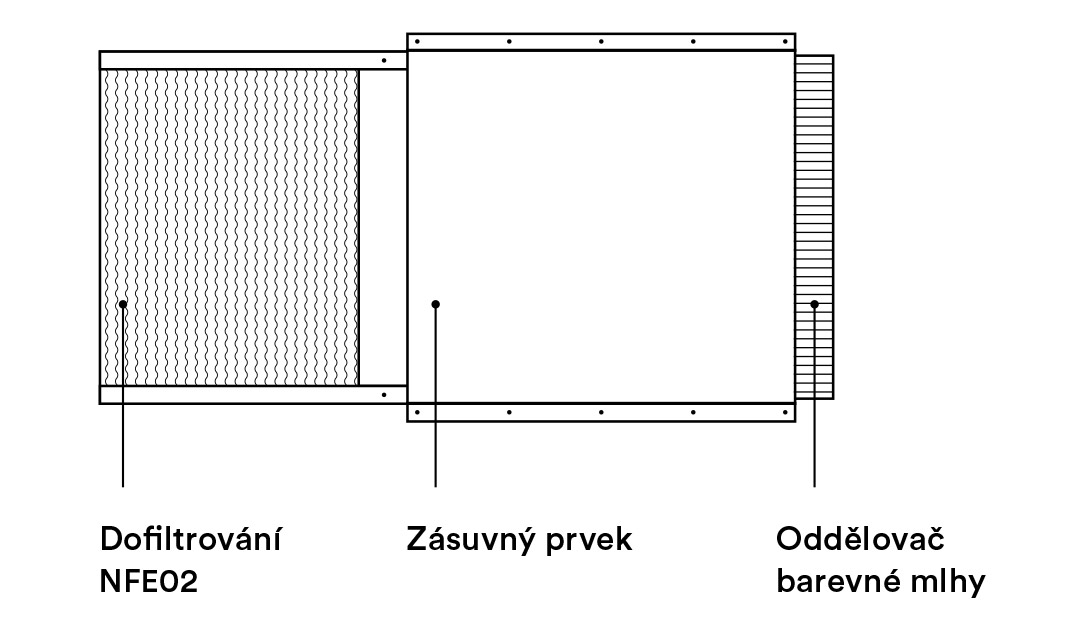

Stavba
Dofiltrování je kombinovatelné se zásuvným prvkem a oddělovačem barevné mlhy edrizzi® v hloubce 300 nebo 500 mm.

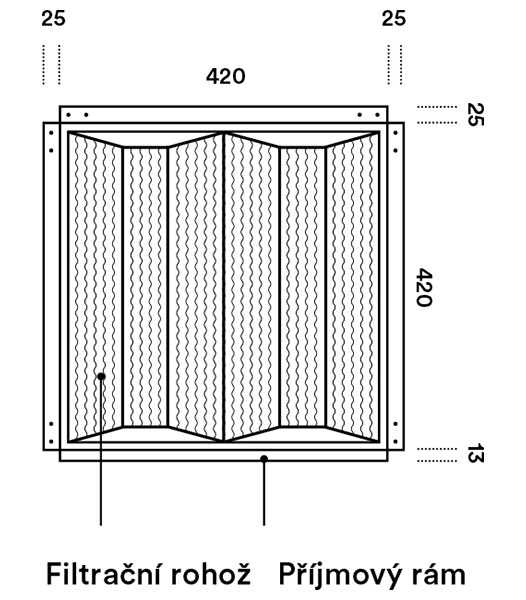

Míry (mm)
Upozornění
- Tolerance míry +2 mm / –2 mm
- Síla materiálu 1 mm
- Materiál ocelový plech, pozinkovanýt
Filtrační plocha NFE02 odpovídá 0,77m²/ dofiltrovací prvek
Různé materiály na použití do dofiltrování edrizzi® se přizpůsobí použitému povrchovému materiálu.
CUBE01
Doplňující filtr na jedno použití z vlnité lepenky
Filtrovací plocha u CUBE01 obnáší 1180 × 420 mm a může být opatřena jakýmkoliv libovolným filtračním prostředkem. CUBE01 disponuje integrovanou vzduchovou uklidňovací zónou o hloubce 400 mm v komoře. Filtrovací box z kartonu se upevní na zásuvném prvku pomocí rámu z pozinkovaného ocelového plechu.
Výměnu filtru lze provést jak zepředu, tak zezadu, závisí to na dvou nabízených ocelových konstrukcích. Díky své malé váze se zachází s CUBE01 jednoduše, zvláště při výměně na nedostupných a vysokých místech postřikovače. CUBE01 a příslušný zásuvný rám se dodávají v rozloženém stavu, jsou ploché, a proto obzvlášť úsporné.

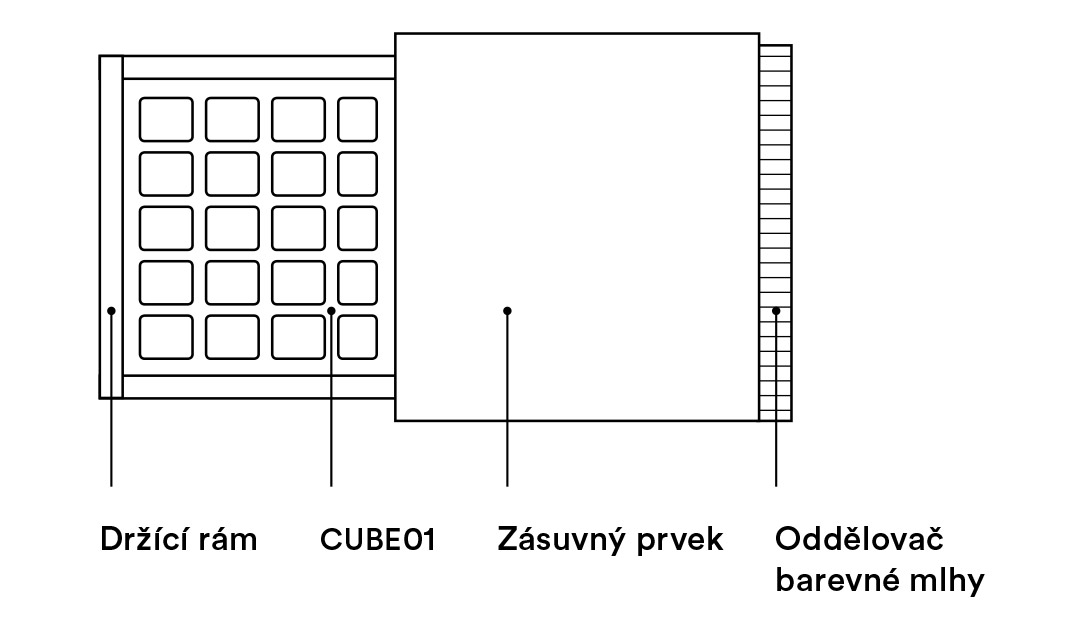

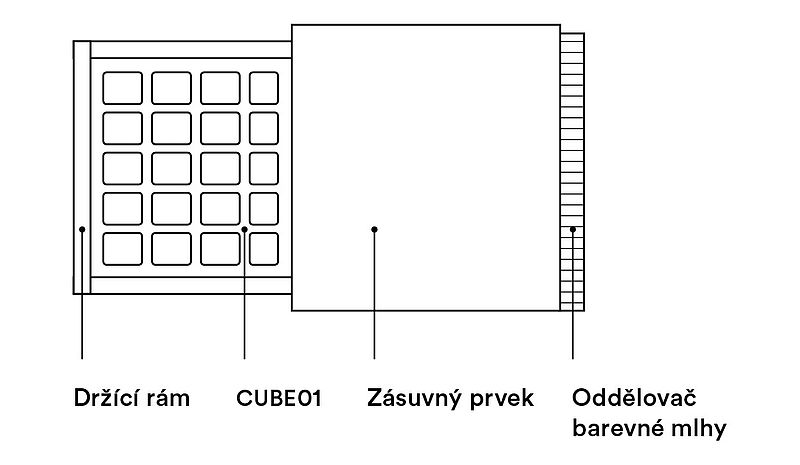

Stavba
Doplňující filtr v zásuvném rámu lze kombinovat se zásuvným prvkem a oddělovačem barevné mlhy edrizzi® v hloubce 300 nebo 500 mm.

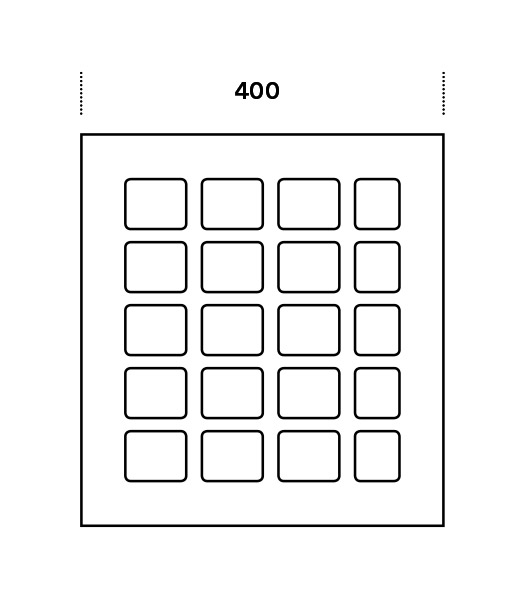

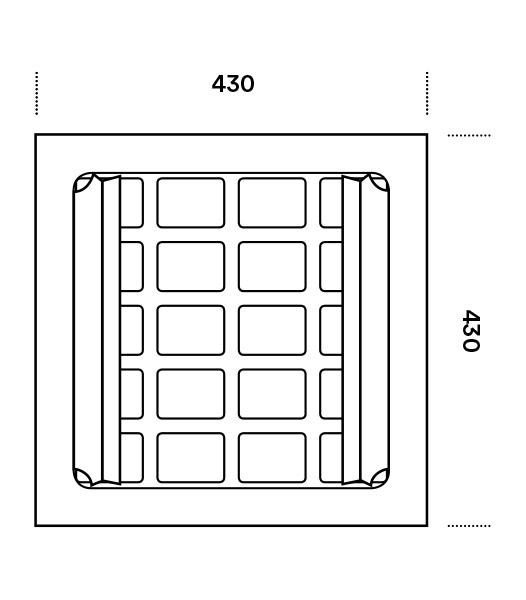

Míry (mm)
Upozornění
- Tolerance míry +2 mm / –2 mm
- Síla materiálu 1 mm
- Materiál ocelový plech, pozinkovanýt
Filtrační plocha CUBE01 odpovídá 0,45 m²/ doplňujícího filtračního prvku
Různé filtrační materiály pro použití v doplňujících filtračních prvcích edrizzi® se přizpůsobí použitému povrchovému materiálu.
NFEWP01
Jednosměrné dofiltrování přes přední vestavbu
NFEWP01 je řešení dofiltrování pro zařízení, při kterých je vestavění dofiltrování možné jen zepředu. Přijímací box dofiltrovacího prvku edrizzi® je zhotoven ze žáruvzdorné vlnité lepenky. Pokud není příliš ušpiněna, lze ji použít vícekrát. Pro použití dofiltrovacích prvků se musí jednorázově namontovat na zasouvací prvek držáky.
Dofiltrovací prvky edrizzi® se montují přes přední otvor zásuvných prvků edrizzi® E 300 nebo E 500.

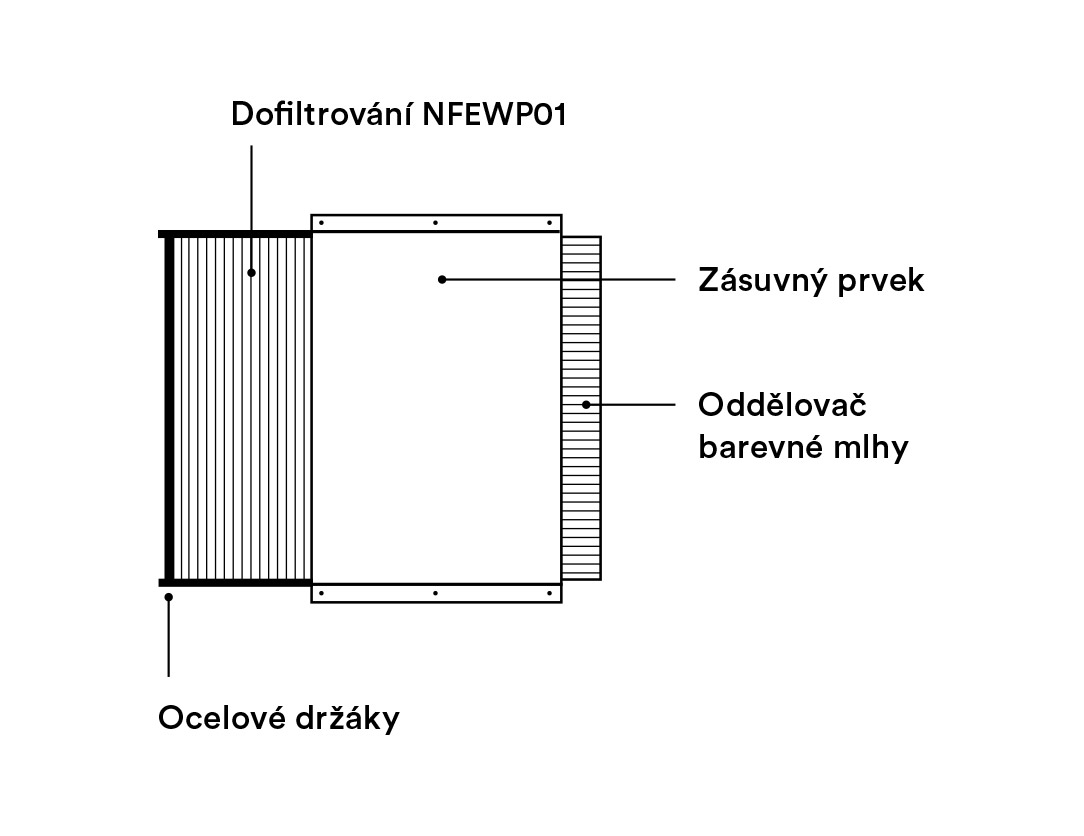

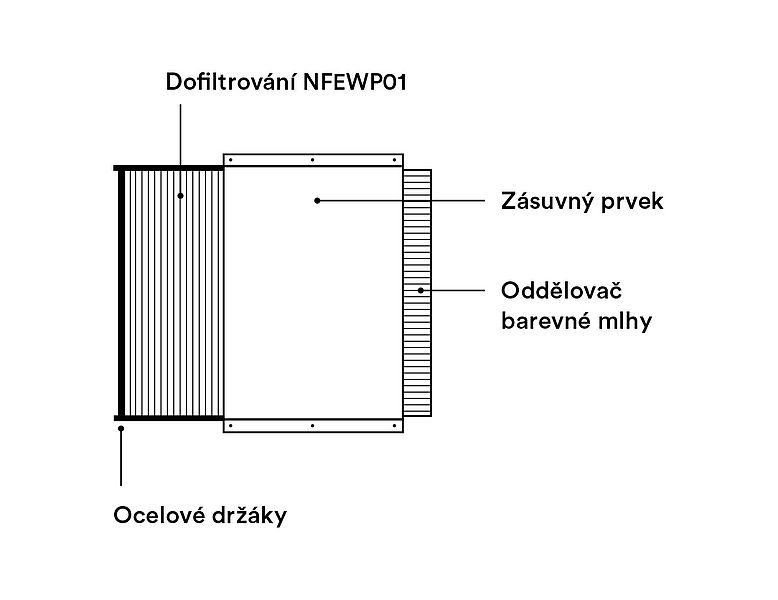

Stavba
Dofiltrování je kombinovatelné se zásuvným prvkem a oddělovačem barevné mlhy edrizzi® v hloubce 300 nebo 500 mm.

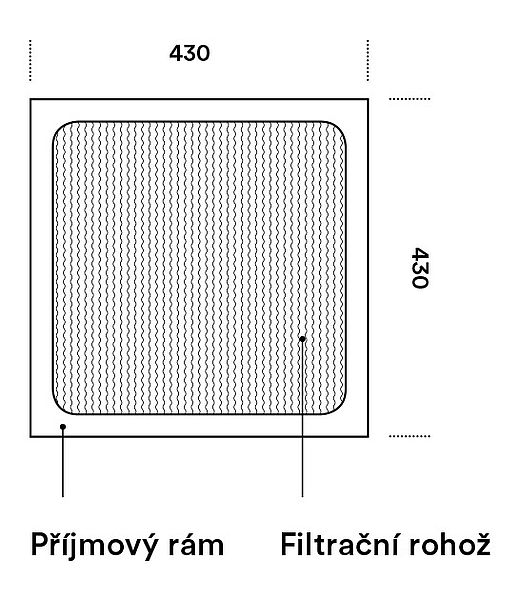

Míry (mm)
Upozornění
- Tolerance míry +1 mm / –1 mm
- Síla materiálu 1 mm
Filtrační plocha NFEWP01 odpovídá 0,19 m²/ dofiltrovací prvek.
Různé materiály na použití do dofiltrování edrizzi® se přizpůsobí použitému povrchovému materiálu.
NFEWP02, NFEWP03
Dofiltrování pro vestavbu zezadu
Vestavba se může provést zboku nebo zezadu. Předností tohoto systému je výměna nezávisle na boxech edrizzi® Vario. Přijímací box dofiltrovacího prvku NFEWP02 nebo NFEWP03 je zhotoven ze žáruvzdorné vlnité lepenky a při malém množství jemného prachu se může použít vícekrát.
Dofiltrovací prvky edrizzi® NFEWP02 a NFEWP03 se zavádějí bočním otvorem – zpravidla bočními dveřmi přes zasouvací kolejnice ve tvaru U. Po nasycení je možné tyto varianty dofiltrování vybrat, aniž by bylo nutné rozebrat oddělovač barevné mlhy edrizzi® Vario a s novou filtrační rohoží zase vestavět.

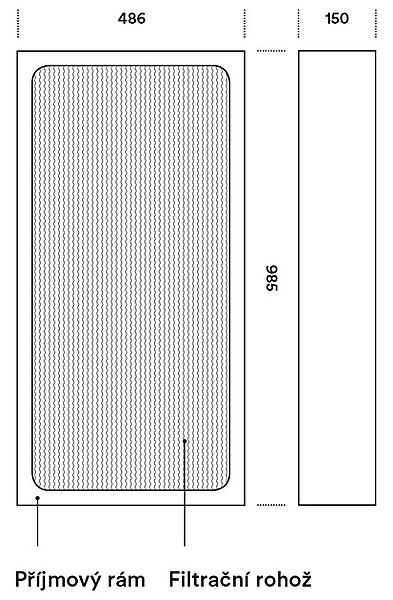

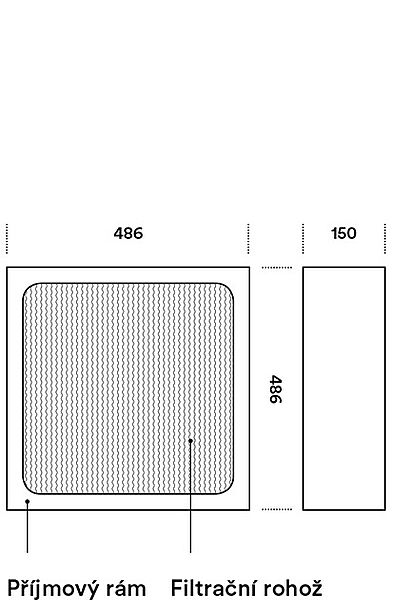

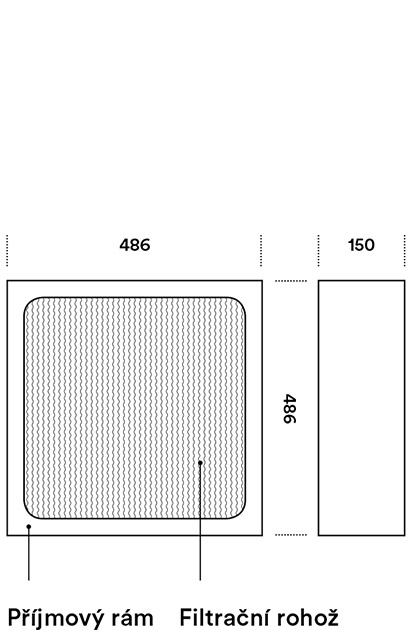

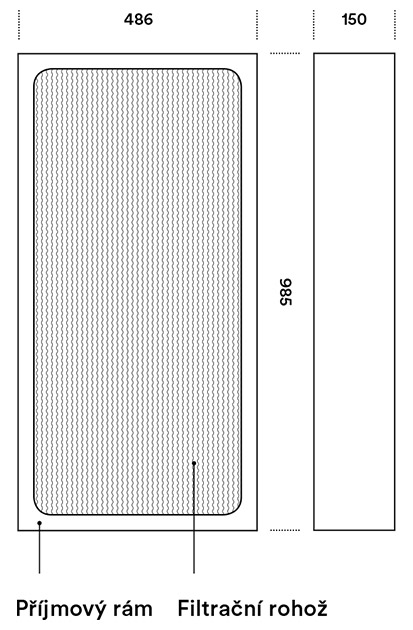

Míry (mm)
Upozornění
- Tolerance míry +1 mm / –1 mm
- Síla materiálu 1 mm
Filtrační plocha NFEWP02 odpovídá 0,22 m²/ dofiltrovací prvek.
Filtrační plocha NFEWP03 odpovídá 0,46 m²/ dofiltrovací prvek.
Různé materiály na použití do dofiltrování edrizzi® se přizpůsobí použitému povrchovému materiálu.
Vestavba
Boční přístup je optimální pro to, aby se mohlo dofiltrování vyměnit nezávisle na oddělovačích barevné mlhy.
U tohoto prezentačního zařízení bylo ještě na technice edrizzi® dodatečně nasazeno plně automatické čištění patron jako druhý stupeň dofiltrování.
Stupně dofiltrování edrizzi® se vestavějí do odvětrávacího korpusu po oddělení barevné mlhy.
